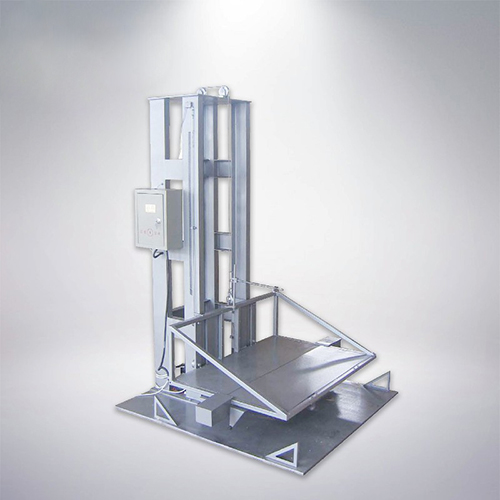

雙臂跌落試驗機又名雙翼跌落試驗臺、摔箱試驗機，主要適用于包裝產品的可靠性試驗，用于考核包裝件在實際運輸、裝卸過程中收到跌落沖擊的影響程度，評定包裝件在搬運過程中耐沖擊強度和包裝設計的合理性，可對包裝產品進行棱角面多方位跌落,在跌落過程中托臂先快速向下運動然后再旋轉運動，保證托臂與包裝試件的自由分離，實現包裝試件的自由跌落，誤差角度小于5°，沖擊振動小，穩定可靠，是真正完成面、棱、角跌落試驗的跌落試驗臺本機同時適用于：油桶、油袋、水泥等包裝類測試。
一、跌落試驗機的操作規范：
1、接線：將隨機附帶之電源線接入三相電源并接地，將控制箱與試驗機亦用隨機所帶之連接線按插頭適配情況接好，并試運行上升/下降命令。
2、跌落高度調整：打開主機電源，設定試驗所需高度，按上升鍵使之達到所設高度；若在中途停止，則必須使之達到設定高度后才可以執行反向運行命令。
3、將被測物體放于工作臺面，然后用固定桿加以固定。
4、按上升鍵使被測物體提升至設定高度。
5、按跌落鍵使工作臺面瞬間脫離被測物體，被測物體做自由跌落運動。
6、按復位鍵使工作臺恢復工作狀態。
7、若重復試驗,則重復上述步驟。
8、試驗完后：按降低鍵使工作臺面運作至最低位置關閉電源鍵。
二、雙臂跌落試驗機的使用：
跌落機可對六面體包裝件分別進行面、棱、角三種方式的跌落試驗。
1、面跌落試驗
依次合上總電源開關、控制器電源開關并按下"開"按鈕。按下"準備"按鈕，氣缸活塞桿緩慢伸出，托臂漸漸轉出并上升至停止位。按下"下降"或"上升"按鈕，調節升降系統至試驗所需高度。安放試件到托板上，有關人員到安全區，按下"跌落"按鈕，氣缸活塞桿迅速收進，托臂快速下降并轉動，使包裝試件在自由狀態跌落至沖擊底板上，實現自由落體運動。
2、棱跌落試驗
依次合上總電源開關、控制器電源開關并按下"開"按鈕。按下"準備"按鈕，氣缸活塞桿緩慢伸出，托臂漸漸轉出并上升至停止位。按下"下降"或"上升"按鈕，調節升降系統至試驗所需高度。將試件跌落棱放置在托臂端部槽內，上端對角棱用角接頭附件壓住固定，試件放置好后，有關人員到安全區，再按下"跌落"按鈕，實現自由棱跌落。
3、角跌落試驗
依次合上總電源開關、控制器電源開關并按下"開"按鈕。做角跌落試驗時，可參照棱跌落試驗順序，將試件沖擊角置于托臂前端錐形坑內，上端對角用角接頭附件壓住，試件放置好后按棱跌落其余順序操作，實現自由落體。
